一.概述

链条式刮渣机主要用于气浮池中，排除液面的浮渣，使水质净化。具有运行稳定、节能、寿命长等优点。

该机采用链条驱动方式，带动刮渣板连续运转,具有传递扭矩大，运转平稳，稳流效果好等优点，适用于气浮池液面上浮渣的排除。

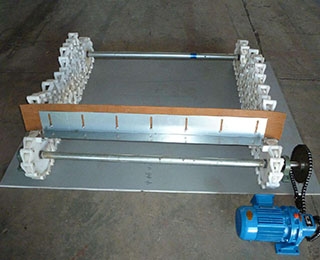

链条式刮渣机主要由刮渣板、链条、链轮、涨紧机构、减速机等。

二.主要技术参数

型号

运行速度       0.5m/min

驱动功率       1.1KW

设备总重       约2.5吨

材质

水下部分采用不锈钢

水上部分采用普通碳钢

三.结构特征与工作原理

主要用于污水处理厂气浮池，将漂浮在水面上的浮渣刮集至池浮渣收集槽，以便进一步排除。 四.设计、制造、检验所遵循的标准

中华人民共和国机械行业标准：JB/T 2932-1999  （适用水处理设备）

刮渣机标准：CJ/T3042-1995

刮渣机设计制造标准：GB5083

焊接件质量：焊接件各部焊缝质量、制造质量应按GBJ205中的三级标准进行检验，主梁的对接焊缝质量应按GBJ205中的二级标准进行检验。

五.链条式刮泥机的安装

1.链条式刮泥机安装前首先对构筑物进行验收，验收合格后方可进行安装；

2.刮板轴支架按编号连接，中间刮板轴同样按编号连接。

3.限位棒位置的确定及行程开关位置的确定。

1）限位棒的位置确定是刮渣机安装的最关键。首先人为的将限棒固定在一位置，另外一人用手盘动电机使刮渣机向前运动，此时重锤碰到限位棒，由于刮渣机还在继续运行，刮板随重锤的翻转而翘起，即将浮渣刮入出渣槽。此时刮渣机运行的位置正好应碰到行程开关而开始往回运行。往回运行时刮板为翘起退回，不碰到浮渣面，即将退到起始点时由于重锤再碰到限位棒而使刮板翻转垂直落下，此时刮渣机正好碰到行程开关停止。在刮渣机两端轨道上焊接防撞块。

2）刮渣机的运行一个来回为一行程。

4.检查及试车：刮渣机各零部件安装完毕后及池面抹平合格后，将池内充满清水，调整溢流堰的水平度，将链条式刮渣机连续运行24-48小时，检查电气、电流保护装置是否正常工作。

产品说明书

5.操作程序设定：链条式刮渣机的动作程序，每次运行时链条式刮渣机启动、停止位置是任意的。按启动按钮链板式刮渣机开始运行，按停止按钮链板式刮渣机停止运行。一但链条式刮渣机发生故障，按紧急停车按钮，使链条式刮渣机停止运行。

六.链条式刮渣机的使用、操作

待检查及试车验收合格后，操作者方能开机。

1.启动链条式刮渣机前，再次检查刮渣机的控制线路是否可靠，运行轨道是否清洁，传动机构卡死现象。如有立即处理好，然后开机。

2.刮渣机运行过程中要检查运转是否正常，轴承、电机、减速机有无噪音，润滑是否符合要求等。如有故障，立即停机检修。如果无故障，刮泥机继续正常运行。

七.链条式刮渣机的维修和保养

1.减速机采用90#工业齿轮油。第一次加油运转一周后应更换新油，并将内部油污冲净，以后每3~6个月更换一次，链条式刮渣机运转时应保证减速机内的油标位置。
